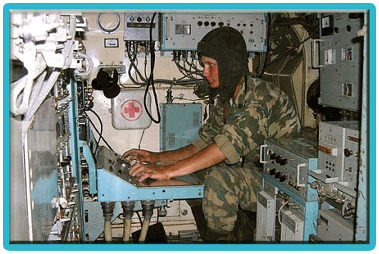

Назначение изделия Р-399А

1. Устройство радиоприемное Р-399А предназначено:

- для автономного использования с осуществлением поиска и приема телеграфных АМ (А1), телефонных АМ(А3) и однополосных (А3А и А3J) передач без дополнительных демодулирующих устройств во всем диапазоне принимаемых частот;

- для использования в качестве командного РПУ с автоматической выдачей кода частоты настройки;

- для использования в качестве исполнительного РПУ, обеспечивающего настройку на любую частоту по внешнему коду за 50 мс;

- для использования в составе комплексов с обеспечением перечисленных выше функций;

- для приема передач с относительно-фазовой телеграфией (ОФТ) и других видов передач при наличии внешних демодулирующих устройств;

- для осуществления длительного приема передаю типа А3А и А3J;

- для панорамного обзора в полосах частот 1,0; 3,0; 4,0 к; 6,0; 10,0 кГц и индикации настройки радиоприемного устройства на частоту принимаемого сигнала с точностью ±1Гц;

- для совместной работы двух радиоприемных устройств, обеспечивающих синхронную настройку обоих РПУ, при управлении перестройкой с одного из них.

2. РПУ может эксплуатироваться круглосуточно в непрерывном режиме при:

- изменениях температуры воздуха от 263 до 323 К ( от минус 10 до плюс 50⁰ С);

- относительной влажности до 98% при температуре 213 К (40⁰ С);

- воздействии инея, росы и морского тумана;

- пониженном давлении до 61.10³ кПа (460 мм. рт. ст.);

- вибрации в диапазоне частот от 5 до 40 Гц с амплитудой 0,5 – 0,8 мм);

- воздействии вибрации в диапазоне частот 10-80 Гц с максимальным ускорением 39,2 м/с² при наличии амортизации;

- воздействии ударов с ускорением 49 и 147 м/с² при наличии амортизаторов;

- воздействии качки и длительных наклонов при наличии амортизации.

Сравнительная таблица характеристик популярных трансиверов зарубежного производства.

Измерения проводил UR4EF, Иванченко Юрий Александрович,
г.Никополь, тел 8-05662-1-21-37 от 05.05.2003г.

ur4ef-metering.xls

Комментарий:
UR4EF преселектор 2х конт высокодоброт+ п-контур ТХ, УВЧ на КП905 в виде повторителя, смеситель КП305Ж пасив/преоб сопротивлений, МЕАНДР, синтезатор UT2FW, диплексор КТ939а , 10 крист кв фильтр+4 крист+,,, на 9МГц
UR5EL 3х конт фильтр по Реду, УВЧ КТ939, смеситель 8 шт. диодов, СИНУСОИДА, гетеродин с подставкой
US5EQN 3-х конт фильтр по Дроздову, смес. мостовой 2й балансный- АА112(8шт) как в УРАЛе, диплексор КП903В, 8крист фильтр на 9,1МГц, гетеродин УРАЛ, СИНУСОИДАЛЬНОЕ проводился эксперимент - при замене ГПД на синтезатор от UT2FW с г. Рени параметры стали (0,6/92/93)!!!! - т.е параметр по блокированию ухудшился на 20Дб
UR6EJ 3х конт фильтр, смеситель 4 диода, меандр,, синтезатор UT2FW на Z80,диплексор КТ939
UA1FA Увч на КП350, смеситель КП303, кв фильтр
US4EL 3х конт фильтр по Реду, смеситель 8 диодов, диплексор КП903, УВЧ на 8 шт. КП312
UR4QRC по схеме Дунай 2001 - КвФильтр - 6+4 но прямоугольность очень плохая из-за самодельной печатной платы: ...
UW3DI ламповый вариант- УВЧ 6Н23П каскодник, 6Ж11П смесит, два ЭМФа в ПЧ
IC746 при измерении забития при вкл, У2 - шумы уменьшаются, это означает что "узким" местом является УВЧ UR7QR введена доработка, предложенная UU2JJ (РАДИО ДИЗАЙН №12 2000г Москва) По 1й ПЧ вместо одного фильтра FL-120 (70МГц) установлено 2 последовательно)
FT-847 УВЧ до 24 МГц не усиливает сигнал и при вкл УВЧ до 24 МГц параметры ухудшаются в аппарате UR9QV по 3-й ПЧ (455 кГц) используется фильтр от FT1000 фирмы POLINS
TS-850S US1QV применены фильтры не заводские а фирмы INRAD

Методика измерений

чувствительность - подавался сигнал с генератора шума (макс, амплитуда 6мкВ) через аттенюатор до увеличения сигнала на выходе на +10Дб

блокировка - подавался сигнал 7034кГц с величиной больше на 10 Дб шума RX и затем дополнительно подавался через аттенюатор еще второй сигнал частотой 7012 кГц пока сигнал частотой 7034кГц увеличивался (уменьшался) на 1Дб,

*** означает что УВЧ или СМ являются узким местом в аппарате,,,

интермода - подавались два сигнала 7012 и 7056, изменяя их амплитуду пока их комбинация на частоте около 7099 кГц не достигала величины больше на 10Дб уровня шумов приемника

полоса - при измерении полосы при больших уровнях в аппаратах с *** изм, не являются корректными, т.к, у них при больших уровнях шумы RX уменьшаются, т.к, УВЧ или смеситель активный запираются

Измерительные генераторы (7012,7034,7056кГц) - кварцевые с резонансным контуром, далее резонансный усилитель, затем кварцевый фильтр с полосой 80-90Гц, аттенюатор 6Дб и сумматор, амплитуда на выходе 75 Ом нагрузки - 0,5В для 7012 и 7056кГц (+114Дб), все в экранах. Для генератора 7034кГц на выходе амплитуда 0,12-4мкВ регулируемая

ТЕХНИЧЕСКИЕ ДАННЫЕ Р-399А

в соответствие ТУ

1. Диапазон принимаемых частот от 1,0 до 31,999999 МГц.

2. Чувствительность РПУ в режиме приема телеграфных передач (А1) и передач с одной боковой полосой (А3А, А3J) в диапазоне частот от 1,0 до 31,999999 МГц не более 0,6 мкВ. Чувствительность РПУ в режиме приема телефонных передач (А3) не более 2,0 мкВ.

3. Установка и перестройка частоты настройки РПУ обеспечивается:

- Вручную с помощью клавиатуры УСТАНОВКА ЧАСТОТЫ или ручки НАСТРОЙКА с дискретностью 1 Гц при нажатой кнопке "1" переключателя ШАГ НАСТРОЙКИ, Гц и с дискретностью 10 Гц при нажатой кнопке "10";

- Автоматически со скоростью от 2,0 ± 1,0 до (60±20) кГц/с в положении клавиатуры АВТОМАТИЧЕСКАЯ ПЕРЕСТРОЙКА, " >" или “ < “ и шаге настройки 10 Гц.

4. Обеспечена возможность установки частоты настройки по параллельному коду 1-2-4-8, поступающему от внешних устройств, в диапазоне частот от 1,0 до 31,999999 МГц с дискретностью 1 Гц и уровнем логического 0 не более 0,4 В, логической 1 — не менее 2,4 В. Время настройки РПУ на любую частоту по внешнему коду не более 50 мс.

5. Предусмотрена возможность совместной работы двух РПУ, одно из которых работает в командном режиме, другое - в исполнительном. Обеспечивается сочленение двух РПУ в единой конструкции при эксплуатации в стационарных условиях.

6. Суммарная погрешность определения частоты принимаемого сигнала в режиме ТЛГФ и установки РПУ на заданную частоту не должна быть более ±50 Гц.

7. Относительная суточная нестабильность частоты настройки РПУ с ОГ "ГИАЦИНТ-М" после четырех часового прогрева не более 2,5.10^-8.

8. РПУ с программным устройством обеспечивает выполнение следующих функций:

- Набор и запоминание 60 фиксированных частот с возможностью ручного вызова из памяти любой запрограммированной частоты по ее номеру;

- Последовательное сканирование по кольцу для выбранных фиксированных частот с остановкой для анализа на каждой из них в течение времени 0,5—3 с и возможностью ручной остановки сканирования на любой из заданных фиксированных частот;

- При совместной работе с блоком КБ5 обеспечивается выдача команды на включение внешней аппаратуры магнитной записи и индикация появления сигнала в контролируемом канале.

9. Тракт промежуточной частоты РПУ на частоте 215 кГц имеет следующие номинальные значения полос пропускания, формируемых электромеханическими фильтрами: 0,3; 1,0; 3,0; 6,0; 10,0 кГц. Кроме того, имеется полоса пропускания 4,0 кГц с колокольной характеристикой, формируемая фильтром на LС элементах, а также полоса пропускания 40,0 кГц при работе с блоком КБ5.

10. Динамический диапазон РПУ по комбинации помех вида 2f1 – f2=fн в диапазоне частот от 1 до 31,999999 МГц не менее 70 дБ.

11. Ослабление чувствительности по зеркальным и полузеркальным каналам приема первого и второго преобразования частоты в диапазоне частот от 1,0 до 31,999999 МГц не менее 80 дБ.

12. Ослабление чувствительности по каналам приема на частотах, равных промежуточным, не менее 82 дБ.

13. Ослабление чувствительности по побочным каналам приема не менее 80 дБ.

14. Допустимый уровень мешающего сигнала помехи при расстройке на ±20 кГц от частоты настройки РПУ не менее 100 дБ от уровня 1 мкВ.

Допустимая ЭДС мешающего сигнала помехи при расстройке на ±50 кГц от частоты настройки, не приводящая к изменению полезного сигнала на выходе устройства более, чем на 20% относительно номинального при уровне полезного сигнала на входе 100 мкВ, должна быть не менее 1,2 В.

15.Антенный вход РПУ защищен от кратковременных воздействий внешних помех с ЭДС до 100 В.

16.Аттенюатор на входе РПУ обеспечивает ослабление сигнала с градациями 0; 10±3; 20±3; 30±3; 40±3 дБ.

17. Автоматическая регулировка усиления с порогом срабатывания от 1 до 3 мкВ обеспечивает изменение напряжения на выходе не более 6 дБ при увеличении входного сигнала не менее, чем на 80 дБ относительно порога срабатывания. АРУ имеет постоянную времени цепи заряда в пределах от 1 до 100 мс относительно скачка уровня входного сигнала 20 дБ. Постоянная времени цепи разряда имеет четыре градации: 0,05 ± 0,015; 0,1(+0,05/-0,03); 1,0(+0,9/-0,3); 5,0(+4,3/-1,5) c.

18. Количество внутренних комбинационных помех с уровнем, превышающим уровень шумов более, чем на 20 % в диапазоне частот 1—31,999999 МГц не более 20.

19. Уровень просачивания гетеродинов на антенный вход не более 10 мкВ. В отдельных точках допускается увеличение уровня до 20 мкВ.

20. РПУ имеет выход низкой частоты ТЕЛЕФОНЫ для подключения двух пар низкоомных телефонов типа ТА-56М и выход низкой частоты в разъеме ВЫХ РПУ для подключения линий с сопротивлением 600 Ом с номинальным напряжением 1,5 В.

Коэффициент нелинейных искажений при напряжении на выходах до 4 В не превышает 5 %.

21. Тракт низкой частоты РПУ имеет переключаемые фильтры по низкой частоте с граничными частотами среза 3,4 ± 0,3 и 8,0(+2,0/-1,0) кГц на уровне 6 дБ.

22. В РПУ имеется ручная регулировка усиления по промежуточной частоте, обеспечивающая установку номинального напряжения на выходе при изменении входного напряжения не менее, чем на 80 дБ, относительно исходного уровня на входе РПУ 1 мкВ.

23. Ручная регулировка усиления по низкой частоте позволяет уменьшать напряжение выхода не менее, чем на 34 дБ, по сравнению с напряжением при максимальном
усилении.

24. В РПУ имеется 3-й гетеродин для приема телеграфных сигналов, работающий в следующих режимах:

- В режиме плавной перестройки с пределами изменения частоты ±5000 Гц.
Обеспечивается коррекция частоты гетеродина с помощью электрической коррекции;

в режиме фиксированной настройки, стабилизируемой кварцевым резонатором на
частоте 215,0 ± 0,01 кГц;

- В режиме фиксированных настроек для приема передач с ОБП, стабилизируемых кварцевыми резонаторами на частотах 213,15 ± 0,01 и 216,85 + 0,01 кГц.

25. РПУ имеет выход низкой частоты для подключения внешней аппаратуры магнитной записи со входным сопротивлением не менее 600 Ом. Номинальный уровень на этом выходе не менее 10 мВ при уровне входного сигнала 1 мкВ. Динамический диапазон по одному сигналу в сторону увеличения не менее 40 дБ (100 мкВ на входе) при коэффициенте нелинейных искажений при максимальном сигнале не более 2 %.

26. РПУ имеет:

- Высокоомный выход промежуточной частоты 215 кГц с номинальным напряжением не менее 2 мВ на нагрузке 1 кОм при динамическом диапазоне по одному сигналу в сторону увеличения не менее 60 дБ с отклонением от линейности не более 2 дВ;

- Низкоомный выход промежуточной частоты 215 кГц с номинальным напряжением от 10 до 30 мВ на нагрузке 75 Ом;

- Выход частоты внутреннего опорного генератора 5 МГц с уровнем напряжения 250 ± 50 мВ через разъем "5 МГц" при установке тумблера ОГ в положение ВНУТР.

- Вход для подключения внешнего опорного генератора 5 МГц с уровнем напряжения 250 ± 50 мВ через разъем “5 МГц” при установке тумблера ОГ в положение ВНЕШН.

27. РПУ рассчитано для работы от однофазной сети переменного тока напряжением (220±22) В с частотой (5О±2) Гц или от однофазной сети с напряжением (220±11) В с частотой (400±8) Гц при работе с блоком КБ2А. При замене блока КБ2А блоком КБ3А РПУ работает от источника постоянного тока с напряжением (+27±2,7) В и допустимым уровнем пульсаций не более 300 мВ.

Мощность, потребляемая от сети переменного тока, не более 200 ВА, от источника постоянного тока, не более 150 Вт.

28. Масса составных частей РПУ не более:
- Приемник КБ1А 40 кг;

- Амортизационная рама для КБ1А 10,5 кг;

- Блок КБ2А 15кг;

- Блок КБ3А 12 кг;

- Блок КБ5 3 кг;

- Рама для установки КБ2А. КБ3А не более 3,5 кг;

- Блок КБ15А 6,6 кг.
- Масса РПУ в упаковке КУ2 не более 200 кг.

- Масса РПУ в герметизированной упаковке КУ3 не более 350 кг.

29 Габаритные размеры КБ1А 516х455х277 мм, блоков питания КБ2А, КБ3А 2500х140х440 мм. Габаритные размеры блока КБ5 260х175х80 мм. РПУ упаковывается в два ящика с габаритными размерами 820х 620х510 мм и 656х620х600 мм.

Габаритные размеры амортизационной рамы для КБ1А 1г4.137.172 - 520х465х119 мм, рамы для установки КБ2А, КБ3А 1г4.137.184 - 255х450х42 мм, рамы для установки КБ1А 1г4.137.183 - 520х458х52 мм.

Ящики в герметизированной упаковке КУ3 имеют габаритные размеры 1170х770х700 мм.

30. РПУ должно быть готово к работе через 2 ч после подачи на него электропитания.

31. РПУ имеет прибор, обеспечивающий: индикацию номинальных значений питающих напряжений;

- Индикацию номинальных значений напряжения НЧ;

- Индикацию работоспособности опорного генератора;

- Оценку чувствительности до 40 кТо с помощью внутреннего генератора шума.
