Измерение уровня бокового фазового шума в соответствие ТУ в форме спектра синтезатора КБ13А, определяющего этот парметр в графическом виде.



Спектр штатного и доработанного блока КБ13А.

Синим цветом показан спектр недоработанного блока, красным спектр доработанного блока.

Очевидно, что при доработке уменьшается уровень боковыго фазового шума и улучшается отношение С\Ш в широкой полосе.

Приведенные на сайте уровни фазовых шумов даны в первичных значениях показаний шкалы анализатора спектра.

На сайте все уровни отношений сигнал/шум в спектрах представлены

в первичных показаниях шкалы анализатора.

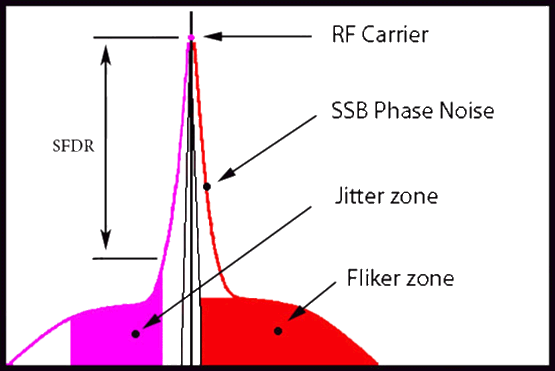

   Условные параметры (термины, зоны) внутренних составляющих фундаментального спектра.

SSB Phase Noise

Фазовый шум - заданный в виде плотности dBc/Hz является мерой нестабильности частоты генератора на коротких промежутках времени.

Он измеряется в одной боковой полосе (в децибелах относительно основного сигнала, в полосе 1 Гц) при различной величине отстройки от основной частоты генерации.

Analog Devices, Analog Dialogue 38-08


Измерение боковых фазовых шумов шумов магистральных радиоприемных устройств в соответствие ТУ и ГОСТ производится не в дБ/Гц а, непосредственно в дБ, относительно основного сигнала. Для Р-399А, эта норма при отстройке 5 кГц составляет 70 дБ.

Сравнительные спектры блоков КБ13А.

Спектры Катрана и Р-399А, необходимые для доработки приемника.



АЧХ доработанного блока КБ12А, полоса 32 кГц.

Такой фильтр устойчив, полоса заметно уменьшена. Рекомендуется при доработке блока КБ12А придерживаться этой характеристики при настройке блока.

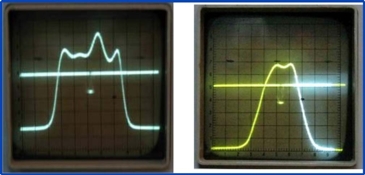

АЧХ фильтра 1ПЧ:

Левый рисунок это заводская настройка фильтра в соответствие заводской инсрукции по регулированию.

Правый рисунок показывает, как точной регулировкой можно добиться уменьшения полосы ПЧ. Полоса ПЧ на правом рисунке 25 кГц.



Тем не менее уменьшать полосу менее 30 кГц не рекомендуется связи со сложностью настройки и временной и температурной нестабильностью такого фильтра.

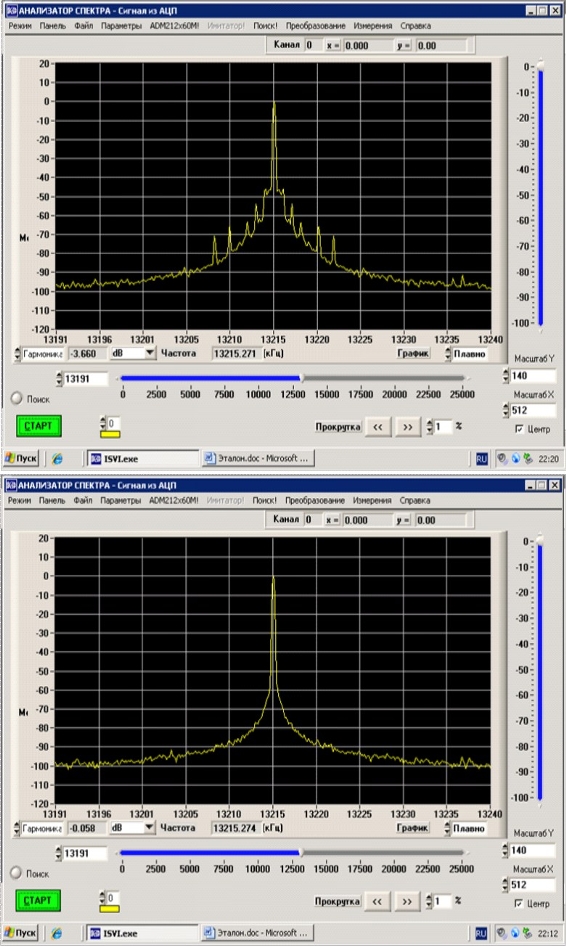

На верхнем рисунке показан спектр не доработанного блока КБ13А с уровнем боковых фазовых шумов по шкале анализатора 70 дБ или 125 дБ/Гц.

На нижнем рисунке показан спектр доработанного блока КБ13А с уровнем боковых фазовых шумов по шкале анализатора 85 дБ или 145 дБ/Гц.

Измерения выполнены на одной частоте, разрешение анализатора по частоте 5 кГц в клетке.

В слуховом режиме разница в работе приемника с этими блоками не является существенной. Тем не менее, при работе на участках с высокой загрузкой диапазона, в условиях наличия помех высокого уровня, приемник с доработанным синтезатором показывает более высокие показатели помехоустойчивости.

При измерениях динамического диапазона по блокированию в соответствие норме ТУ, уровень блокирования с доработанным блоком не изменяется. Изменяется только возможность устойчивой работы при приеме сигналов уровнем ниже 100 мкВ, за счет снижения уровня боковых фазовых шумов гетеродина.

Т.Е. норму уровня контрольного сигнала при измерении динамического диапазона по блокированию можно снизить на 15 дБ для приемника с доработанным блоком.
